安装工程造价员电气实例精解

基础知识讲解(第一部):

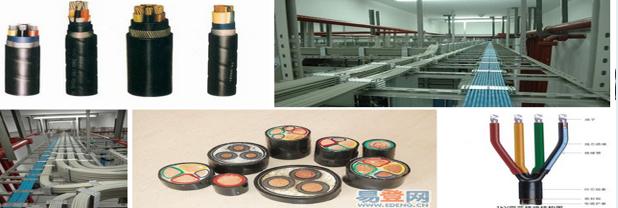

电 缆:

在电路中起着输送和分配电能的作用

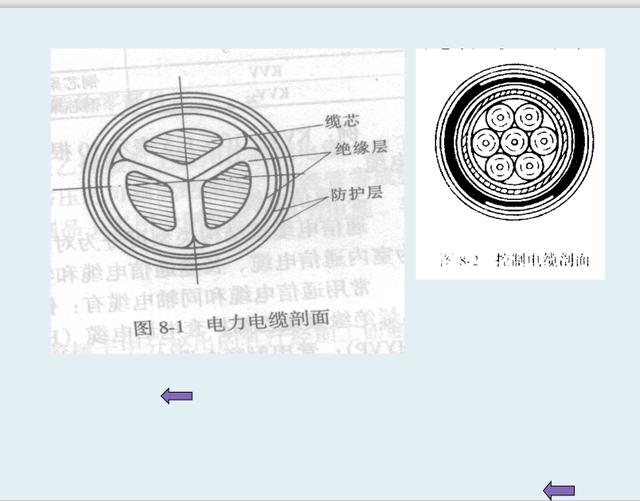

电缆的组成:线芯、绝缘层、保护层

电缆按用途可分为:

⑴ 电力电缆:用来输送和分配大功率电能

a、聚氯乙烯绝缘聚氯乙烯护套电力电缆

VV          VLV

例:VV22 – 4×120+1×50

表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘,钢带铠装聚氯乙烯护套五芯电力电缆。

b、交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJV          YJLV

例:YJV22 – 4×120

表示4根截面为120mm2的铜芯交联聚乙烯绝缘,钢带铠装聚氯乙烯护套四芯电力电缆。

欢迎加入安装造价QQ交流群:680192615.交流讨论.

学习专业知识 加QQ :1353690273—微信号:A1353690273

获取视频学习.

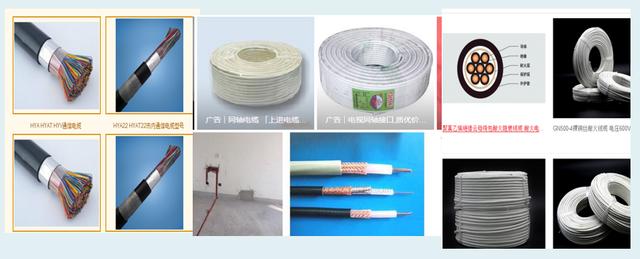

⑵ 控制电缆:用于传输控制电流

常用控制电缆:KVV   KVLV

⑶ 通信电缆:用于传输信号和数据

① 电话电缆: HYY    HYV

② 同轴射频电缆:  STV-75-4

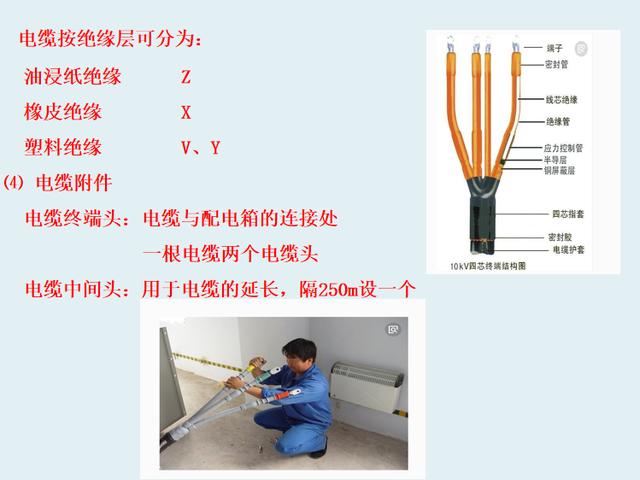

电缆按绝缘层可分为:

油浸纸绝缘   Z

橡皮绝缘    X

塑料绝缘    V、Y

⑷ 电缆附件

电缆终端头:电缆与配电箱的连接处

一根电缆两个电缆头

电缆中间头:用于电缆的延长,隔250m设一个
