新手如何快速学会电气造价?

建筑电气包含哪些?

建筑电气工程是指建筑的供电、用电工程,它通常包括外线工程、变配电工程、室内配线工程、动力与照明工程、防雷接地工程以及消防报警系统、安保系统、广播,电视,电话,楼宇自动化等弱电工程。

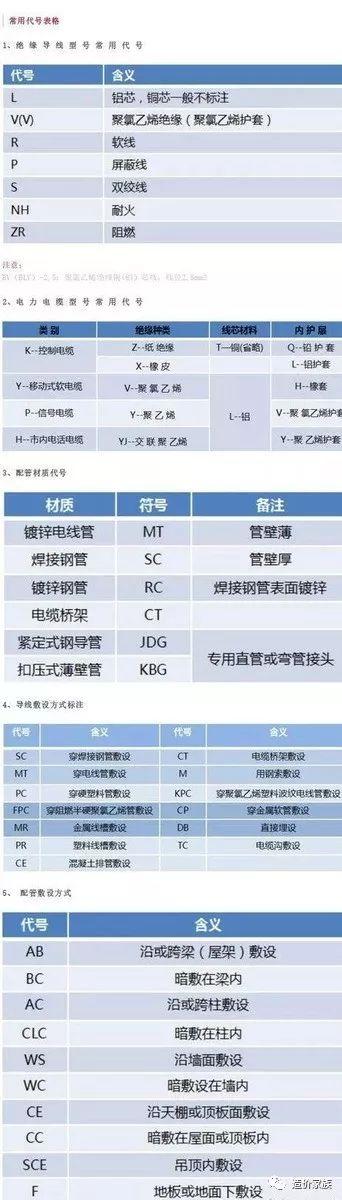

一、电气基础识图

动力与照明工程是现代电气工程中最基本的工程。

动力工程:主要指以电动机为动力的设备、装置及其启动器、控制柜(箱)及配电线路的安装。

照明工程:包括照明灯具、电扇、插座、配电箱及其配电线路的安装。

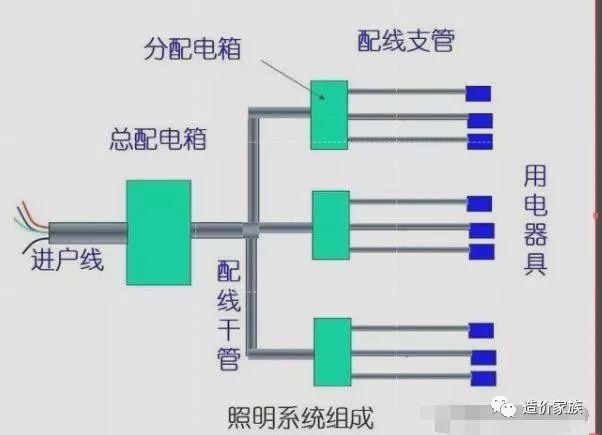

系统组成

点击这里限时免费水电书籍、PPT资料下载

二、工程量计算及示例图片

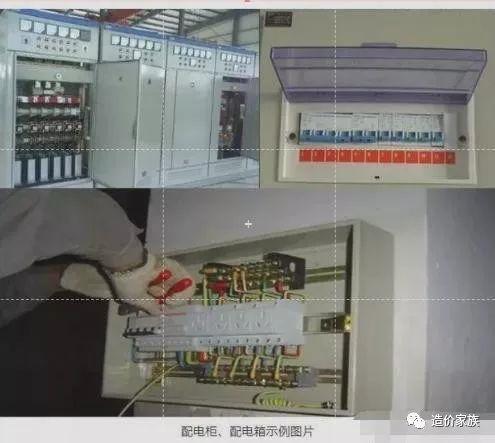

配电柜及配电箱

配电箱分安装方式及回路数执行定额:落地安装、明装、暗装(嵌入式安装)

1)在确定配电箱回路时,应以系统图表示的馈电回路为准,备用回路算回路数,但进线开关不算回路数;

2)落地安装配电箱安装不包含基础型钢制作安装的工作内容,应另行计算;主要材料为槽钢、角钢

3)嵌入式配电箱在现浇混凝土结构安装时,还应计算木套箱的工程量;

4)明装配电箱暗配管,还应计算一个接线箱的工程量。

桥架、线槽

线槽、桥架按设计图示尺寸以长度计算。不扣除弯头、三通所占长度。

常用桥架有槽式电缆桥架、梯级式电缆桥架、托盘式电缆桥架和组合桥架等四大类。

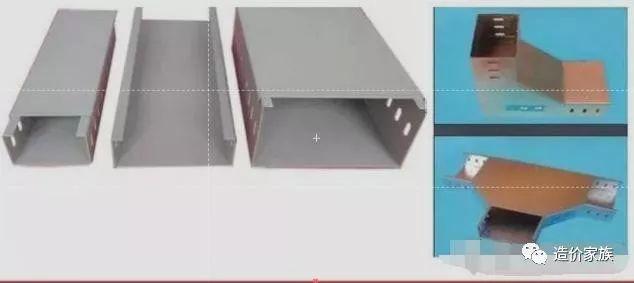

(1)槽式电缆桥架

槽式电缆桥架是一种封闭型电缆桥架

(2)梯级式电缆桥架

具有重量轻、成本低、造型别致、安装方便、散热、透气性好等优点,它适用于一般直径较大的电缆敷设,特别适用于高、低压动力电缆的敷设。

(3)托盘式电缆桥架

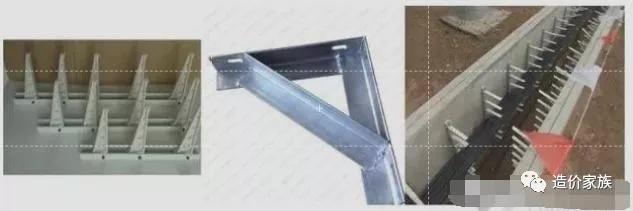

(4)支架

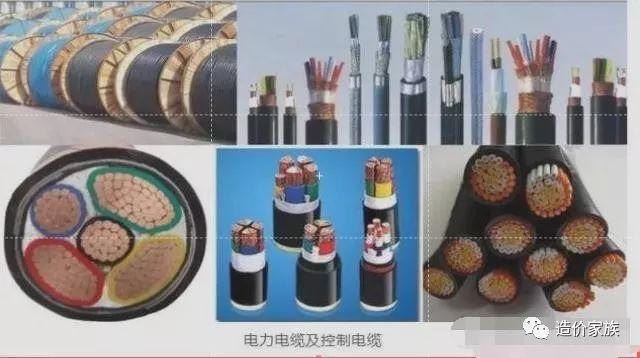

电缆

按照功能和用途,电缆可以分为电力电缆、控制电缆等

在定额中分为了1KV以下、10KV以下

电力电缆是用来输送和分配大功率电能用的,是能量的传递控制电缆主要是控制作用,不是能量的传递

计算规则:

点击这里限时免费水电书籍、PPT资料下载

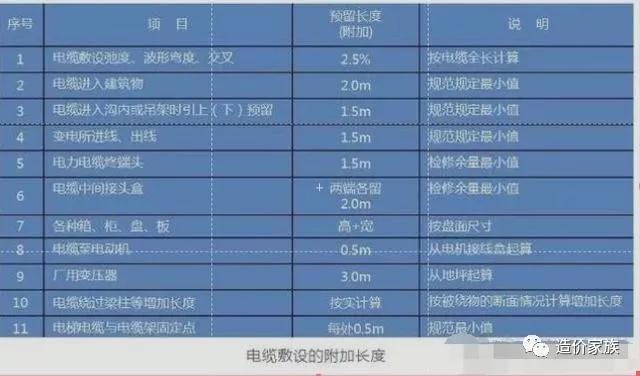

1)电缆敷设根据设计图示尺寸按不同的敷设方式以长度计算(含预留长度及附加长度)

长度=(水平长度+竖直长度+各种预留长度)*(1+2.5%)

2)电力电缆敷设定额均按三芯及(三芯连地)编制的,五芯电力电缆敷设定额乘以系数1.3,每增加一芯定额增加30%,单芯电力电缆敷设按同等截面电缆定额*0.67

例:电缆YJV-3*50+2*25

电缆为五芯,截面为50,套定额子目为:1KV电缆 电缆截面70mm2以内

定额子目为8-22*1.3

电缆终端头:两个

2)电缆端头:

电缆终端头及中间头制作安装:电力电缆和控制电缆均按一根电缆有两个终端头考虑,中间电缆头设计有图示的,按设计确定;设计没有规定的,按实际情况计算(或按平均250m一个中间头考虑)。

3)预分支电缆:分支线预先制造在主干线上预分支电缆敷设:不包括分支电缆头的制作安装,应单独计算。

配管配线

1)照明线路按其敷设方式可以分为明敷设和暗敷设两种。

配管按照设计图示尺寸以长度计算,不扣除管路中间接线盒、灯头盒、开关盒、插座盒、接线箱所占长度

2)金属软管

金属软管一般用于电动机出口及吊顶上器具,如灯具等处

注意:若灯具安装中包含了金属软管安装,则此处不再单独计取。

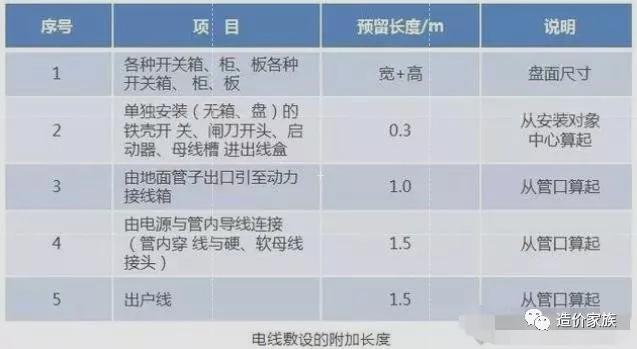

3) 配线按设计图示尺寸以单线长度计算(含预留长度),增加的工程量按照附表执行。

管内(线槽)配线长度=(配管(线槽)长度+导线预留长度)×同截面导线根数

4) 灯具、明暗开关、插座、按钮等的预留线,已经分别综合在定额内。

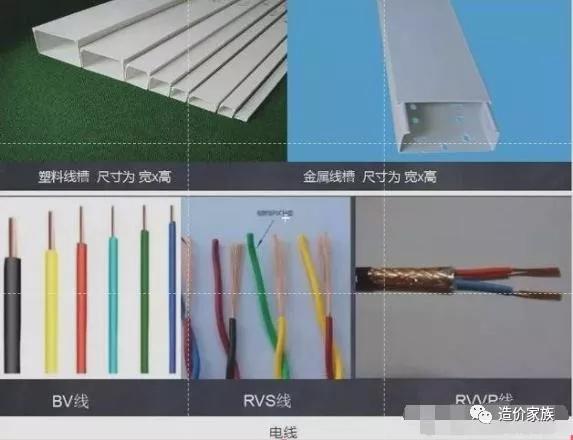

(1)、线槽

当导线的数量较多时,多用线槽配线。按材质分,线槽有金属线槽和塑料线槽。

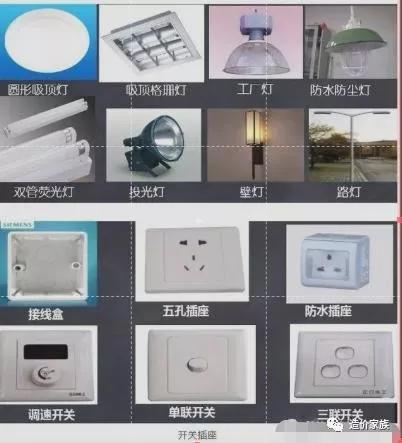

照明开关、插座、风扇安装

1)风扇安装:包括吊风扇安装及排风扇安装

排风扇安装仅适用于单向排风扇,三相排风扇以及卫生间排气扇执行通风定额子目

2)焊压铜接线端子:一般情况下BV10mm2及以上的导线执行焊压铜接线端子子目

灯具

点击这里限时免费水电书籍、PPT资料下载

按照设计图示数量计算

吊顶上安装的灯具,均包括金属支架制作、安装,金属软管敷设及软管内穿线。
