弱电系统图该怎么看？

一、智能化弱电系统拓扑图分享

现在物联网大数据时代，智能化弱电系统非常多，常见的有综合布线系统、视频监控系统、计算机网络、可视对讲系统、周界报警系统、出入口系统、指挥中心系统等等。

1、综合布线系统

综合布线系统分为6大子系统分别是：工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、楼宇建筑群子系统。

①综合布线6大子系统

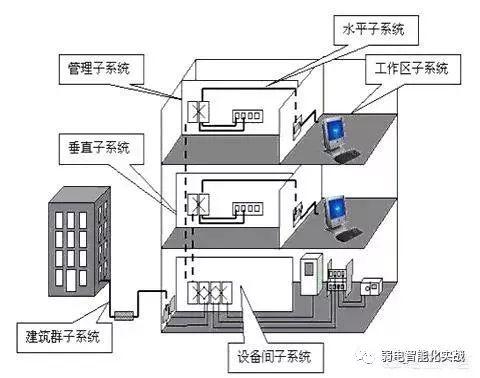

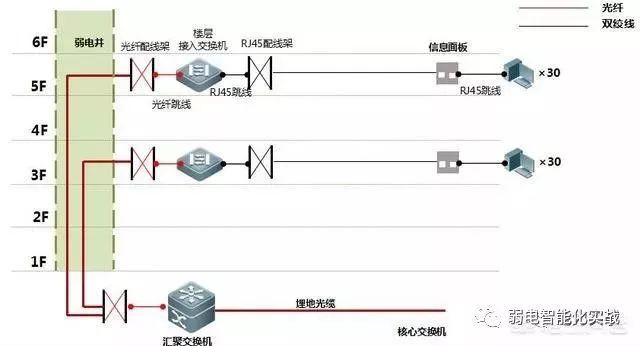

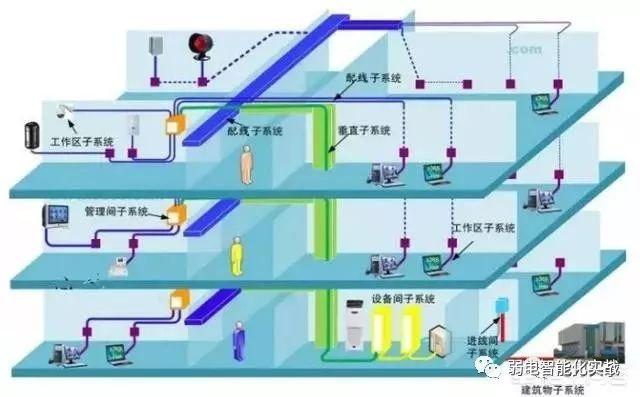

②楼宇内综合布线系统

③工作区子系统

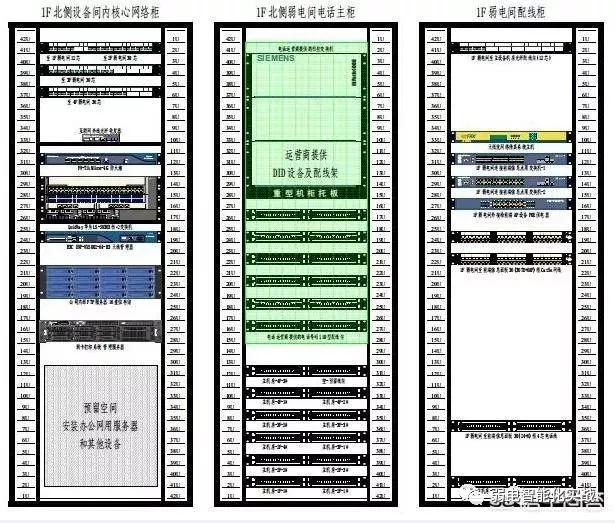

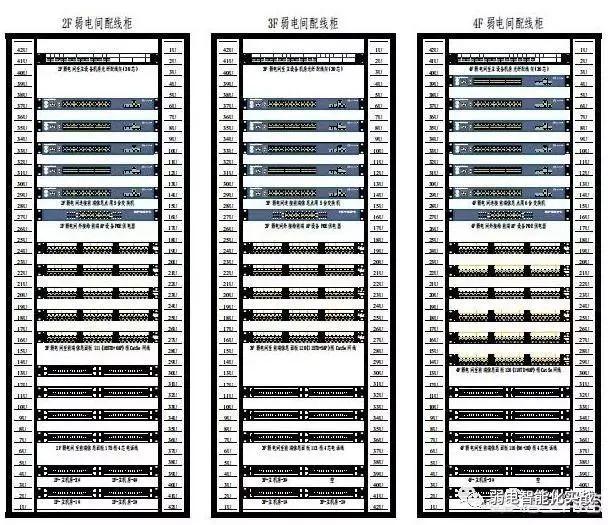

④机柜布局图-1

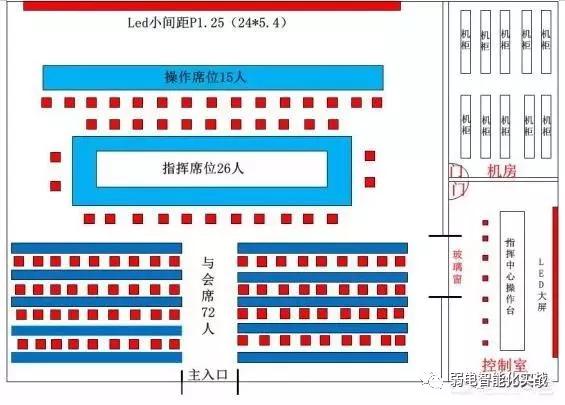

⑤机房布局图-2

⑥综合布线6大子系统

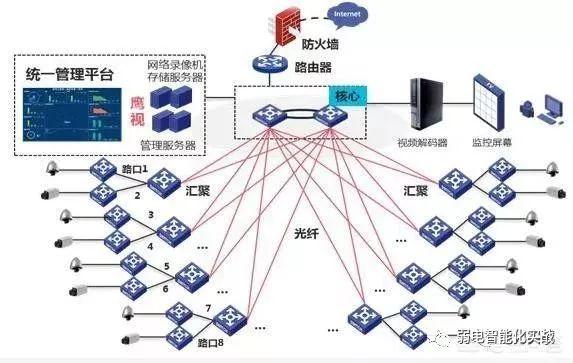

2、视频监控系统

视频监控系统在整个智能化弱电系统占的份额很大，需要重点掌握

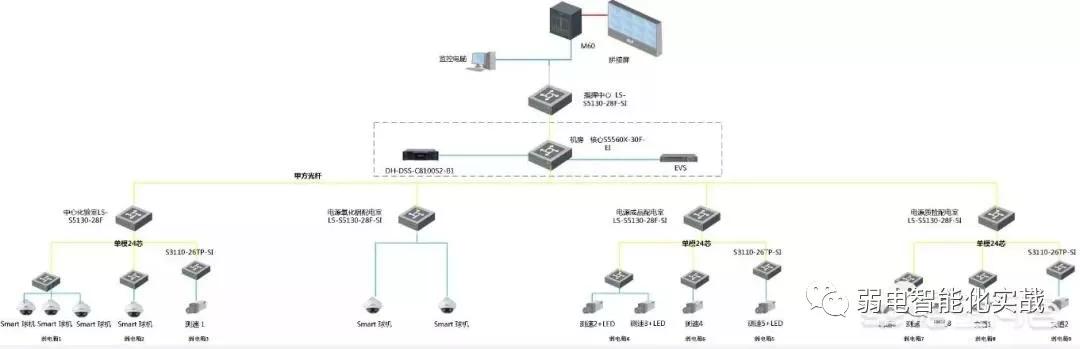

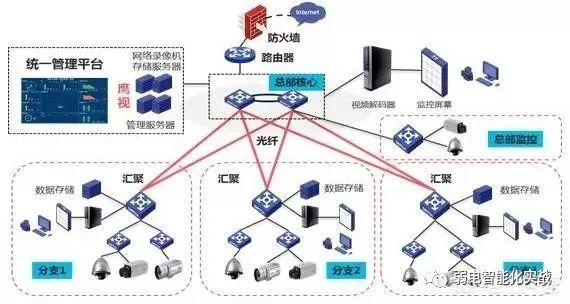

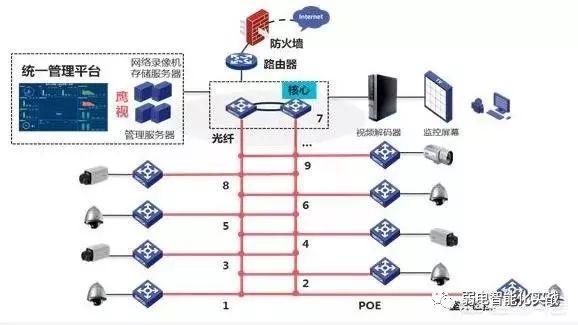

①互联网公司拓扑图

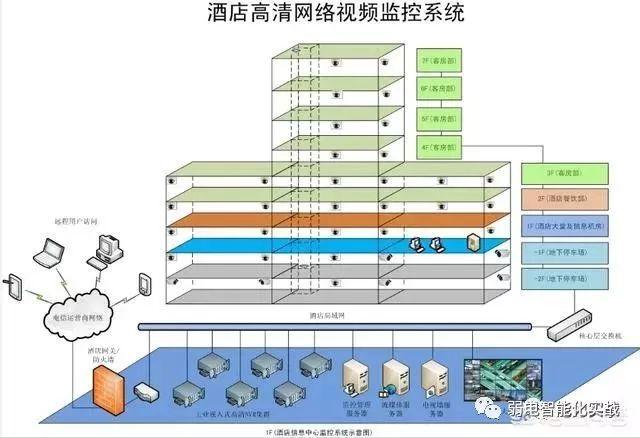

②酒店高清网络拓扑图

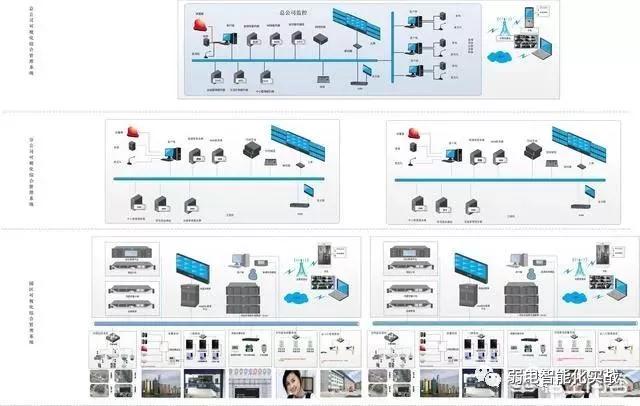

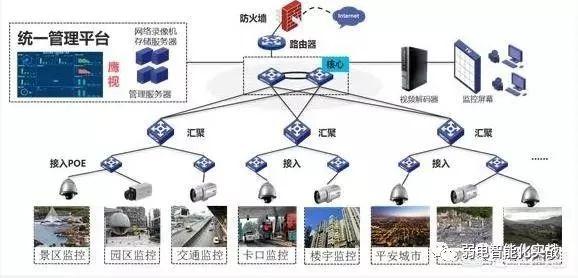

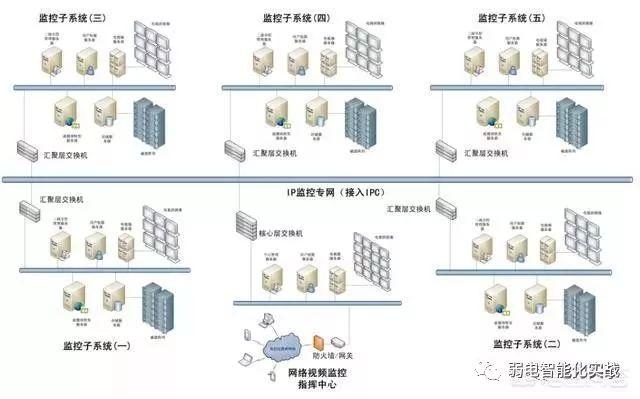

④子中心系统拓扑图

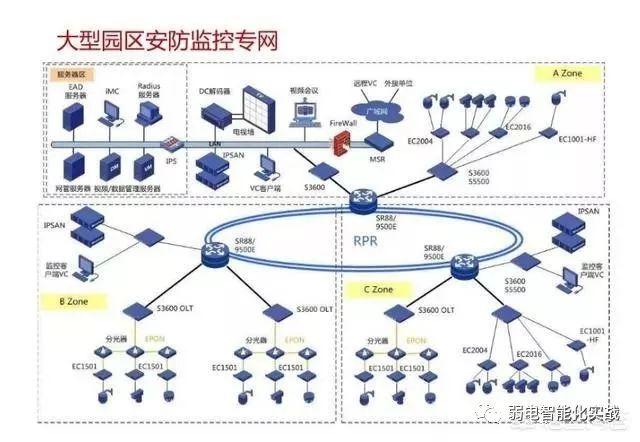

⑥园区拓扑图

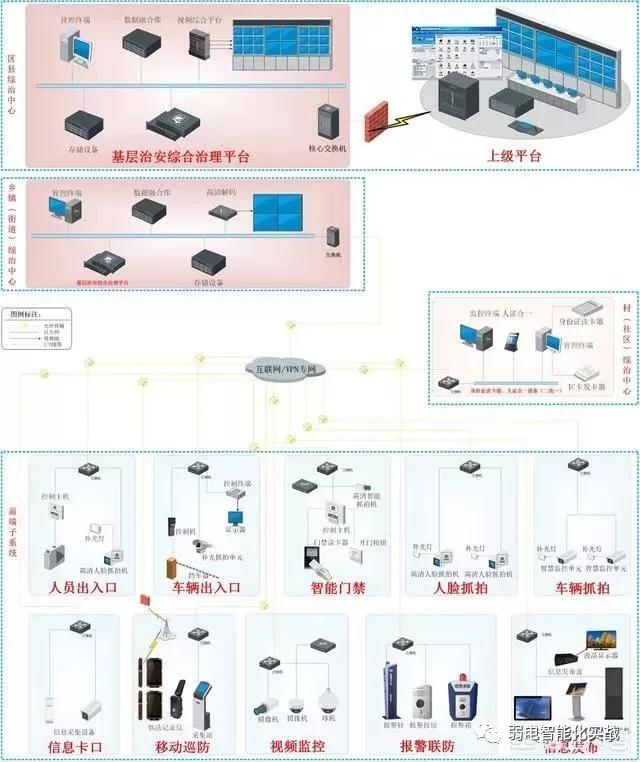

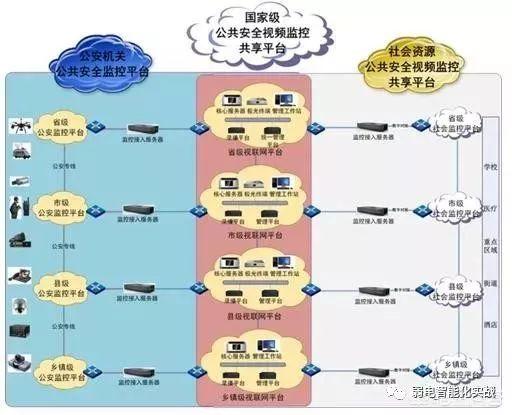

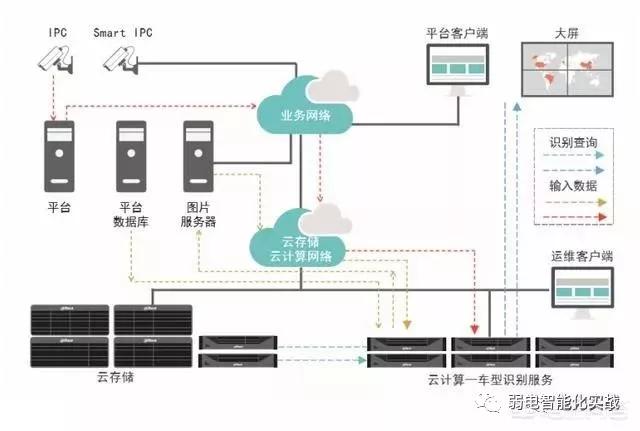

⑦雪亮工程

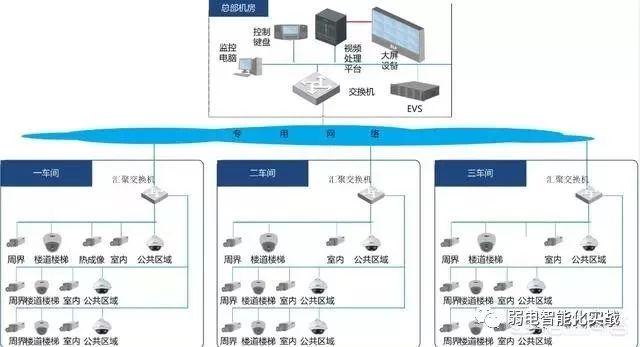

⑧工厂拓扑图

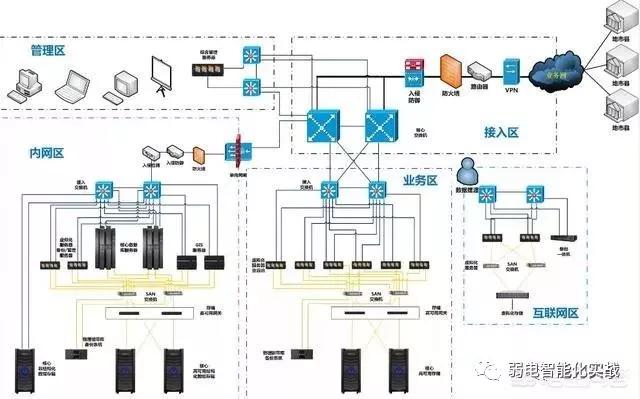

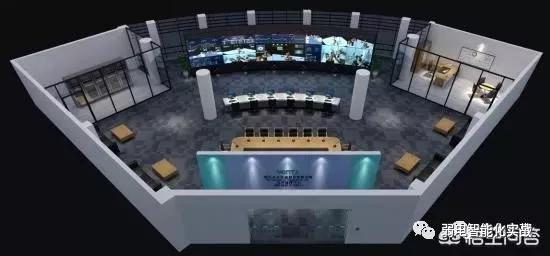

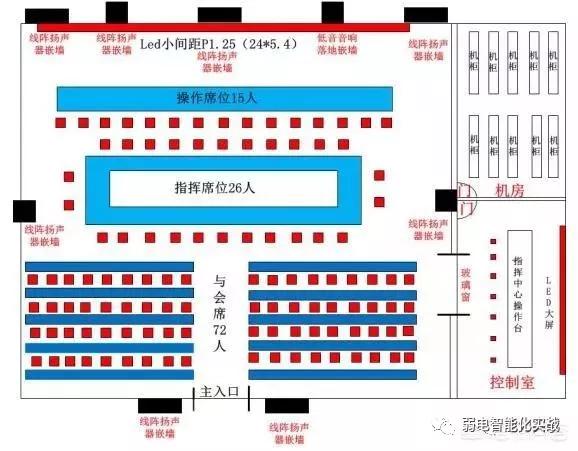

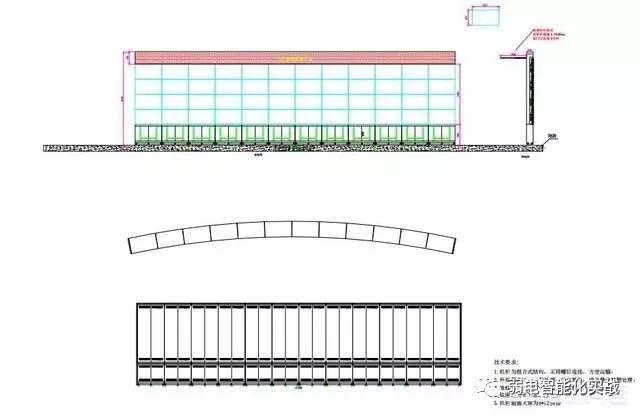

⑨指挥中心系统

3、计算机网络系统

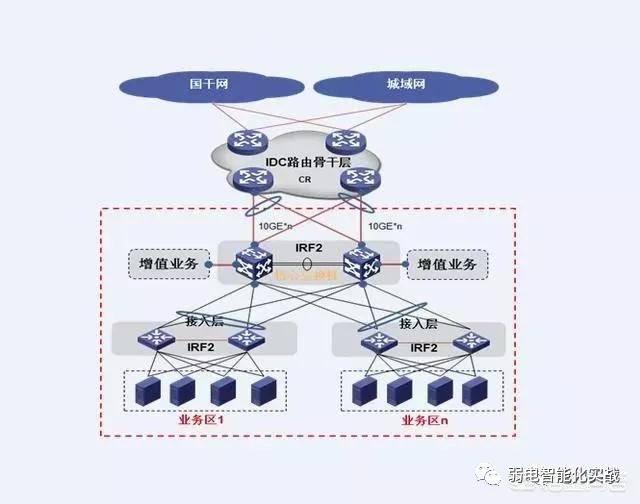

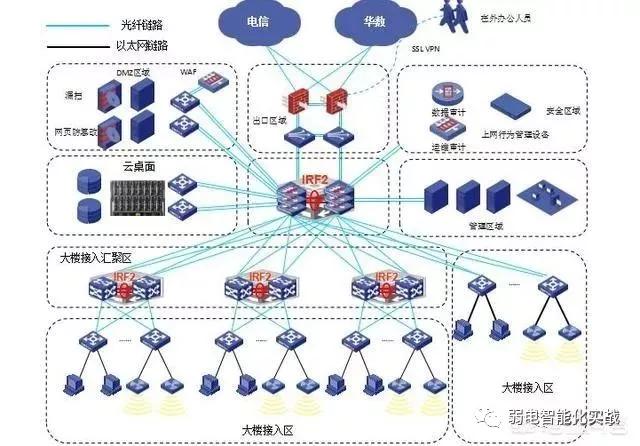

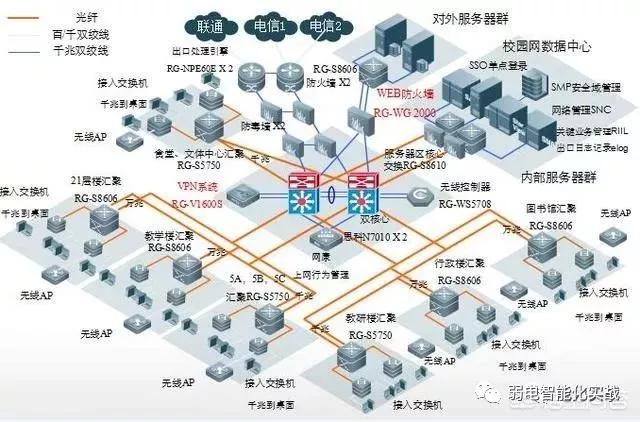

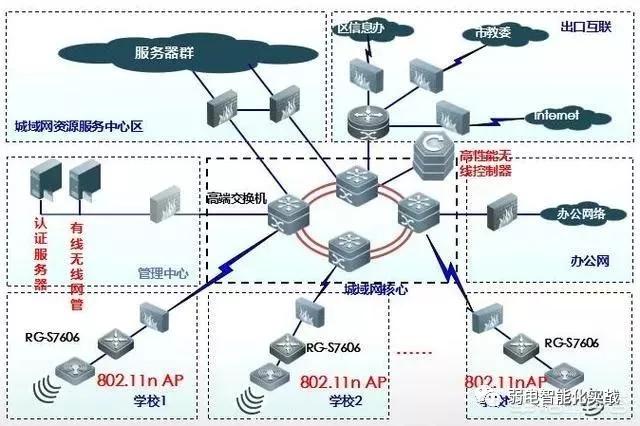

①园区网

二、如何看系统拓扑图

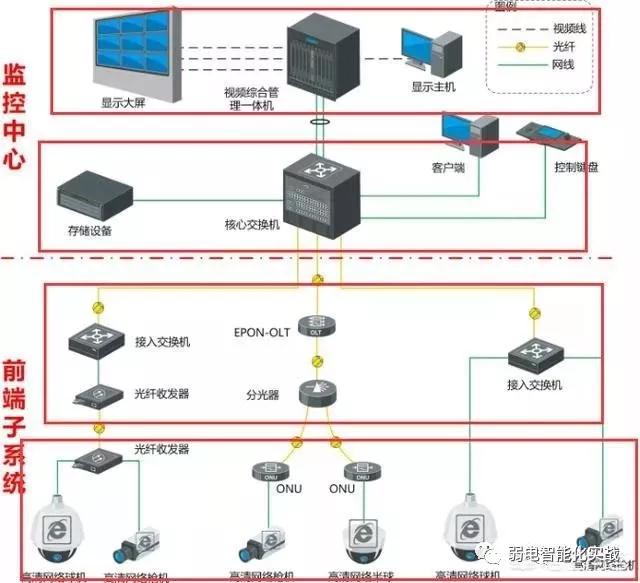

能看懂系统图就能帮助自己更好的理解智能化弱电系统，就拿监控系统那说主要是有前端摄像头，传输设备，存储设备、控制键盘、矩阵、大屏、控制电脑等几部分组成，在看拓扑图可以先确定前端选用的是什么型号摄像头，比如球机，枪机，还是半球，接着看传输设备，怎么把数据传输过来的，是交换机还是光纤收发器，在看机房的存储，是磁盘阵列还是NVR，最后看指挥中心大屏图像是怎么上墙的，是解码器还是矩阵，NVR，提取这些信息后，就大概能知道整个智能化工程的情况了。

综上所述，我认为看懂拓扑图是每个弱电人必备的技能，除了会看，还要会画图，会理解
